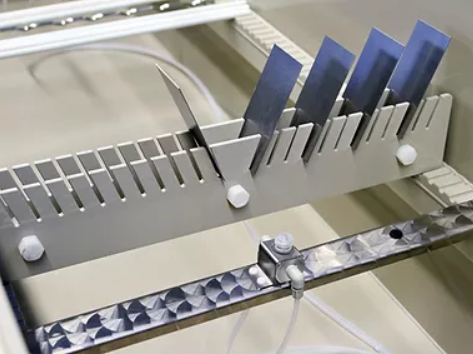

鹽霧試驗(yàn)的目的是為了考核產(chǎn)品或金屬材料的耐鹽霧腐蝕質(zhì)量，而鹽霧試驗(yàn)結(jié)果判定正是對(duì)產(chǎn)品質(zhì)量的宣判，它的判定結(jié)果是否正確合理，是正確衡量產(chǎn)品或金屬抗鹽霧腐蝕質(zhì)量的關(guān)鍵。鹽霧試驗(yàn)結(jié)果的判定方法有：評(píng)級(jí)判定法、稱(chēng)重判定法、腐蝕物出現(xiàn)判定法、腐蝕數(shù)據(jù)統(tǒng)計(jì)分析法。鹽霧等級(jí)判定標(biāo)準(zhǔn)：

1、GB/T 6461-2002金屬基體上金屬和其他無(wú)機(jī)覆蓋層經(jīng)腐蝕試驗(yàn)后的試樣和試件的評(píng)級(jí);

2、ISO 10289-1999金屬制件上金屬和其他無(wú)機(jī)覆蓋層經(jīng)腐蝕試驗(yàn)的試驗(yàn)試樣和制件的評(píng)級(jí);

3、ASTM D1654-2008腐蝕環(huán)境中涂漆或覆層試樣評(píng)估的標(biāo)準(zhǔn)試驗(yàn)方法。

鹽霧測(cè)試評(píng)級(jí)方法：

1.評(píng)級(jí)判定法

把腐蝕面積與總面積之比的百分?jǐn)?shù)按一定的方法劃分成幾個(gè)級(jí)別，以某一個(gè)級(jí)別作為合格判定依據(jù)，適合于平板樣品評(píng)價(jià)。

2.稱(chēng)重判定法

通過(guò)對(duì)腐蝕試驗(yàn)前后樣品的重量變化，計(jì)算出受腐蝕損失的重量(或增重)來(lái)對(duì)樣品耐腐蝕質(zhì)量進(jìn)行評(píng)判，適用于對(duì)某種金屬耐腐蝕質(zhì)量進(jìn)行考核。

3.腐蝕物出現(xiàn)判定法

是一種定性的判定法，它以鹽霧腐蝕試驗(yàn)后產(chǎn)品是否產(chǎn)生腐蝕現(xiàn)象來(lái)對(duì)樣品進(jìn)行判定，一般產(chǎn)品標(biāo)準(zhǔn)中大多采用此方法。

4.腐蝕數(shù)據(jù)統(tǒng)計(jì)分析法

主要用于分析、統(tǒng)計(jì)腐蝕情況，而不是具體用于某一具體產(chǎn)品的質(zhì)量判定。

鹽霧評(píng)級(jí)中保護(hù)評(píng)級(jí)與外觀評(píng)級(jí)的差別

保護(hù)評(píng)級(jí)表示覆蓋層保護(hù)基體金屬免遭腐蝕的能力;外觀評(píng)級(jí)是描述試樣的全部外觀，包括由暴露所導(dǎo)致的所有缺陷。評(píng)級(jí)主要針對(duì)的是保護(hù)評(píng)級(jí)。

鹽霧試驗(yàn)標(biāo)準(zhǔn)等級(jí)

按照GB/T 6461-2002金屬基體上金屬和其他無(wú)機(jī)覆蓋層經(jīng)腐蝕試驗(yàn)后的試樣和試件的評(píng)級(jí)，鹽霧試驗(yàn)標(biāo)準(zhǔn)分為十級(jí)，是以企業(yè)試驗(yàn)標(biāo)準(zhǔn)為參考，符合實(shí)際情況。鹽霧試驗(yàn)標(biāo)準(zhǔn)具體分級(jí)及現(xiàn)象如下。鹽霧試驗(yàn)標(biāo)準(zhǔn)等級(jí)分為1-10級(jí)，1級(jí)最差,10級(jí)最好，無(wú)任何腐蝕。

10級(jí)：無(wú)缺陷面積，外觀評(píng)級(jí)A，試樣表面外觀無(wú)變化;

9級(jí)：缺陷面積占比不超過(guò)0.1%，外觀評(píng)級(jí)B，試樣表面有輕微到中度的變色;

8級(jí)：缺陷面積占比介于0.1%~0.25%，外觀評(píng)級(jí)C，試樣表面嚴(yán)重變色或有極輕微的腐蝕物;

7級(jí)：缺陷面積占比0.25%~0.5%，外觀評(píng)級(jí)D，試樣表面嚴(yán)重的失光火出現(xiàn)極輕微的腐蝕產(chǎn)物;

6級(jí)：缺陷面積占比0.5%~1.0%，外觀評(píng)級(jí)E，試樣表面嚴(yán)重的失光，或在試樣局部表面上布有薄層的腐蝕產(chǎn)物或點(diǎn)蝕;

5級(jí)：缺陷面積占比1.0%~2.5%，外觀評(píng)級(jí)F，試樣表面有腐蝕產(chǎn)物或點(diǎn)蝕，且其中之一種分布在整個(gè)試樣表面上;

4級(jí)：缺陷面積占比2.5%~5%，外觀評(píng)級(jí)G，試樣表面上有厚的腐蝕產(chǎn)物層或點(diǎn)蝕;

3級(jí)：缺陷面積占比5%~10%，外觀評(píng)級(jí)H，試樣表面上有非常厚的腐蝕產(chǎn)物層或點(diǎn)蝕，并有深的點(diǎn)蝕;

2級(jí)：缺陷面積占比10%~25%，外觀評(píng)級(jí)1，試樣出現(xiàn)了基體金屬腐蝕的現(xiàn)象;

1級(jí)：缺陷面積占比25%~50%，屬?lài)?yán)重腐蝕現(xiàn)象。
