金相分析和滲碳層深度檢驗

一、金相分析技術(shù)要求

1.滲碳層深度：按產(chǎn)品圖樣規(guī)定。

滲碳層深度包括過共析層，共析層及過渡區(qū)域，即由表面起到心部組織為滲碳層深度包括過共析層及共析層的深度系指由表面起到出現(xiàn)顯著鐵素體處為止。面層含碳量應(yīng)大于0.8%。滲碳層中過共析層和共析層深度應(yīng)為滲碳層總深度的50-75%。

2.滲碳層的金相組織應(yīng)為馬氏體，殘余奧氏體及碳化物。

（1）碳化物：按本標(biāo)準(zhǔn)碳化物級別圖評定。常嚙合齒輪1-6級合格；換檔齒輪1~5級合格。

（2）馬氏體及殘余奧氏體：按本標(biāo)準(zhǔn)馬氏體及殘余奧氏體級別圖評定。對馬氏體針狀大小、殘余奧氏體的多少，應(yīng)分級進(jìn)行平定，1~5級合格。

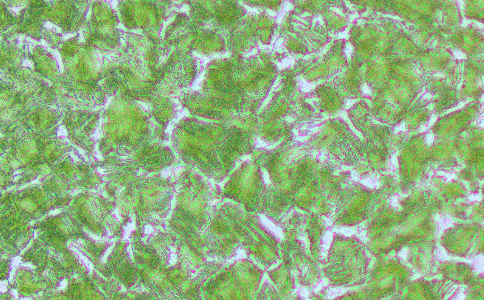

3.心部組織應(yīng)為低碳馬氏體，允許有托氏體、鐵素體、鐵素體含量按本標(biāo)準(zhǔn)鐵素體級別圖進(jìn)行評定，模數(shù)小于或等于5的1-4級合格；模數(shù)大于5的1~5級合格。

4.表面及心部硬度：齒的表面硬度為HRC58-64，心部硬度為HRC33-48。

二、金相分析檢驗方法

1.金相分析取樣部位及檢驗方法：

2.金相分析取樣部位：試樣應(yīng)在齒的橫斷面切?。ù怪庇邶X的工作面），包括有齒頂?shù)烬X根的整個部位。

滲碳層深度的測量方法：滲碳層深度在放大100倍下測量，測量部位應(yīng)包括齒頂、齒根及節(jié)圓附近三處。齒頂部的滲碳層深度允許超過圖樣規(guī)定的上限。

3.馬氏體及殘余奧氏體在放大400倍下檢查。檢查部位在齒面的節(jié)圓附近為準(zhǔn)。

4.碳化物檢查部位：以齒頂角及工作面為準(zhǔn)。

5.心部硬度及心部組織檢查部位

適用于15Cr，20Cr，40CrMo，18CrMnTi，20CrMnTi，12Cr2Ni4A和20Cr2NilA等鋼制造的汽車滲碳齒輪的金相組織和滲碳層深度的檢驗。
