硫化物應力開裂（SSC）是氫脆性開裂的一種形式。如果高強度鋼、硬焊縫和焊接熱影響區(qū)（HAZ）處于酸性環(huán)境中，則硫化物應力開裂會發(fā)生，拉伸應力作用，溫度低于82°C（180°F）。鋼材硫化物應力開裂的易發(fā)性主要取決于其組成、顯微結(jié)構(gòu)、強度、殘余應力和外部應力。

將施加應力的樣品浸泡在含H2S的酸性水溶液環(huán)境中，并通過施加適當?shù)脑隽枯d荷獲得材料的抗SCC性能數(shù)據(jù)。GB/T 4157-2017硫化氫環(huán)境中耐硫化物應力開裂和應力腐蝕開裂的實驗室試驗方法，以及NACETM0177-2016金屬在硫化氫環(huán)境中的抗應力腐蝕開裂試驗。

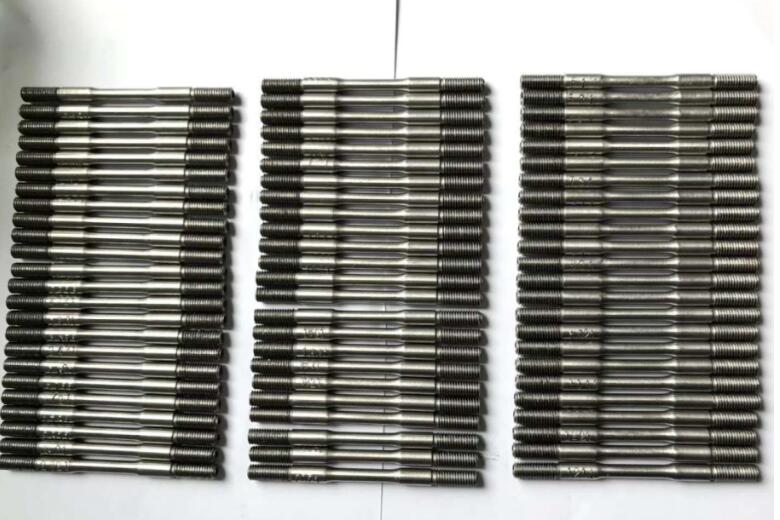

SSC硫化物應力開裂A拉伸是評價單軸拉伸加載下金屬抗SSCC的性能。SSCC的敏感性通常通過斷裂時間來確定。斷裂/未斷裂或開裂/未開裂試驗結(jié)果通過720小時試驗拉伸樣品的特定應力級載荷。

樣品簡單，應力條件清晰，測試結(jié)果易于確定，可以通過斷裂時間進行定量評價。但試驗周期長（一般需要720h試驗），限制鋼板、設備等廠家的生產(chǎn)進度。

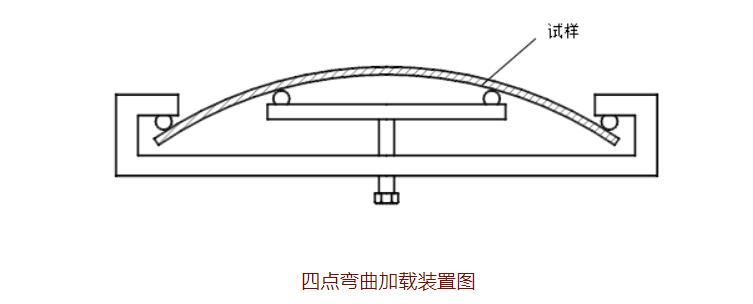

SSC硫化物應力開裂加載方法采用四點彎曲法，評價材料應力集中時的SSCC敏感性。將彎梁樣品加載到特定的撓度，并將應力樣品暴露在特定的試驗環(huán)境中。試驗結(jié)束后，在低倍顯微鏡下觀察拉伸面，并給出開裂破壞/未破壞的試驗結(jié)果。

四點彎曲樣品尺寸簡單，試驗小，局部材料薄。加載裝置、經(jīng)濟、可靠、獨特、使用方便。但試驗周期長，定量研究困難。
